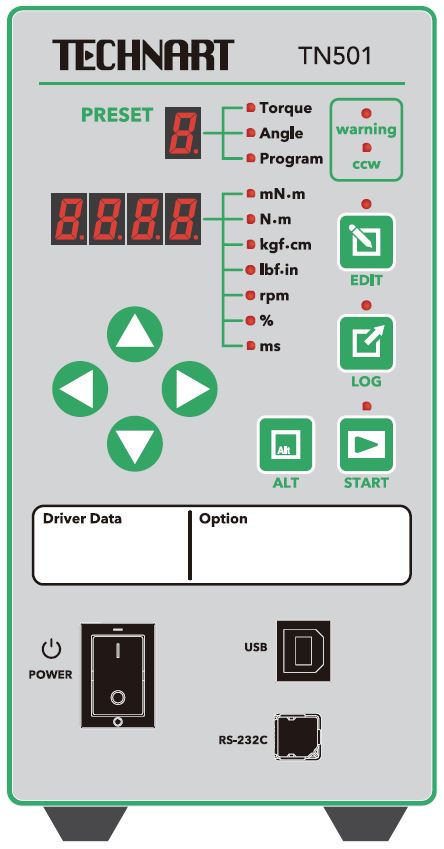

TN501是ABL系列無刷交流伺服馬達的電批控制器，該電批配備高分辨率編碼器，通過
電流電壓控制扭矩輸出，同時也包含多種功能，以滿足任何自動化要求。
該產品的核心在于用電流控制扭矩，應用在微型螺絲緊固的驅動系統
(型號ED300/DM300)。在1985年10月在日本第一次出貨應用于手表行業，積累了
豐富的專業經驗，能夠確保可靠的螺絲緊固質量。
在滿足最新的網絡數據傳輸和可追溯性要求的基礎上，建立了通用的功能和靈活性，從
而使它成為業界的標準。
主要功能和特點如下:
扭矩模式，無論任何不同的螺絲、工件、摩擦系數或連接特性，都能確保準確可靠的螺絲擰緊質量。
角度模式可靈活地按指定的角度實現螺絲反轉或擰緊。
程序模式通過分支、錯誤處理等方式組成操作流程。
數據監控方式可以滿足質量分析和可追溯性的任何要求。
靈活的控制參數編輯功能。
同步控制，通過添加可選的CAN端口可同時控制兩個以上的電批同步操作。

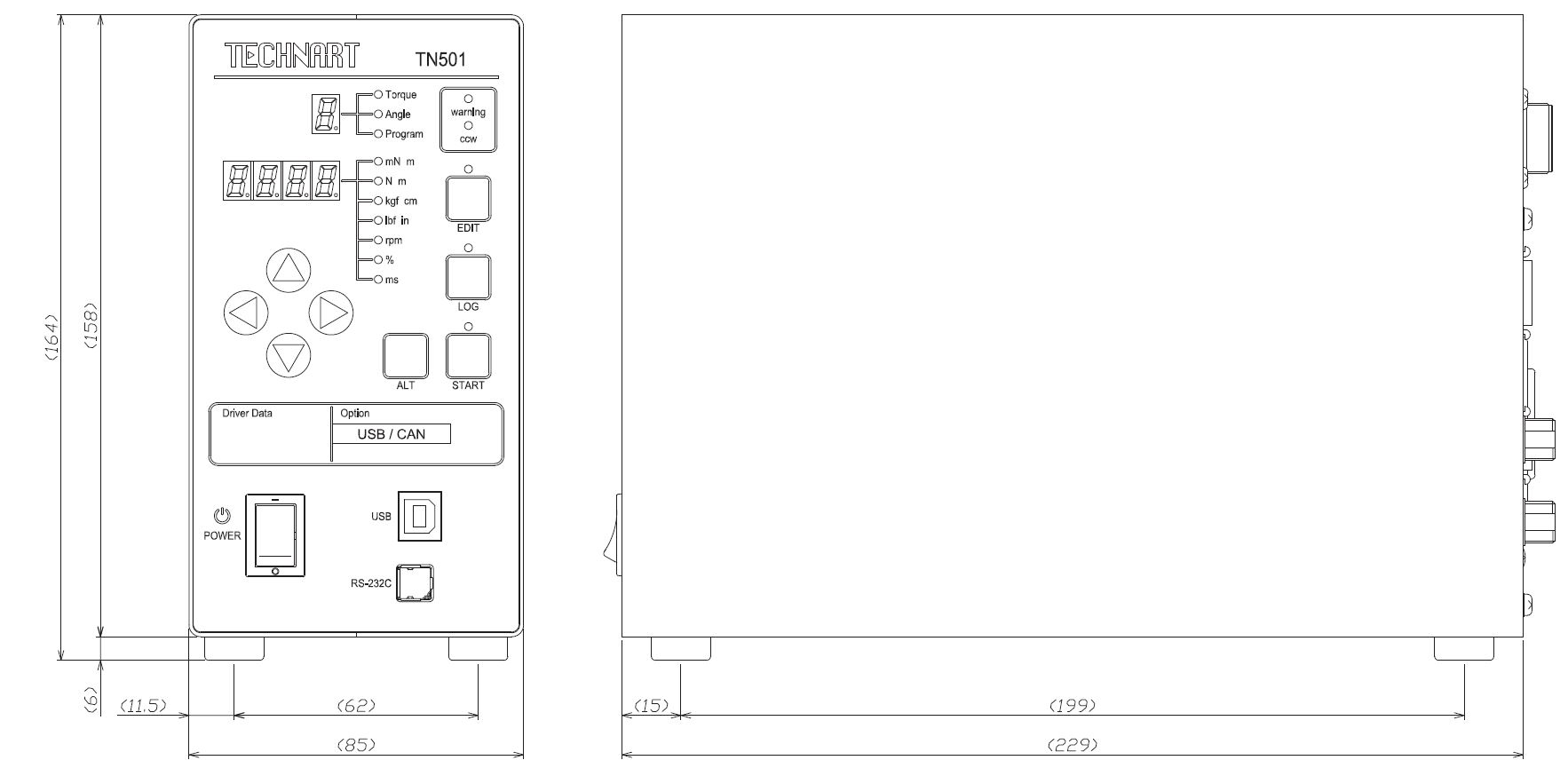

控制器尺寸圖：
| 規格 | |
| 型號 | TN501 |
| 輸入電壓 | AC100-120V 和 AC220-240V 50/60Hz |
| 功率 | ABL10PD 系列功率：150W ABL40/50/100PD 系列功率：450W ABL150PD 系列功率：600W |
| 適用電批 | ABL10PD 系列 / ABL40PD 系列 / ABL50PD 系列 / ABL100PD 系列 / ABL150PD 系列 |
| 連接線纜 | DEC5(4M) 編碼器電纜 DMC5(4M) 馬達電纜 標準電纜長度 4米 ( 可定制最長 10米 ) |
| 端口 | 前面板： 1 x USB 端口 1 x RS-232C 端口 后面板： 1 x 外部控制 I/O端口 ( NPN / PNP 可選擇 ) 1 x ANA OUT 端子 1 x USB / LAN 端口 1 x RS-232C 端口 2 x CAN 端口 ( 可選 ) |
| 標準配置 | 1 x 電源線 1 x 14 針腳 遠程控制I/O接頭 1 x TN501 定制軟件 (Windows? PC 系統) |
| 外形尺寸 | 寬 85 mm x 高 164 mm x 長 229 mm |
| 重量 | 2.3kg ( 不包含電纜線，僅控制器本體重量） |
| 使用環境 | 0 ~ 40℃ 以內 / 30 ~ 80%RH 以內 ( 不凝結） |
| 存儲環境 | -10 ~ 70℃ 以內 / 10~90%RH 以內 ( 不凝結） |
| 保修期 | 交貨后壹年內 |
